Oberflächenmodelle

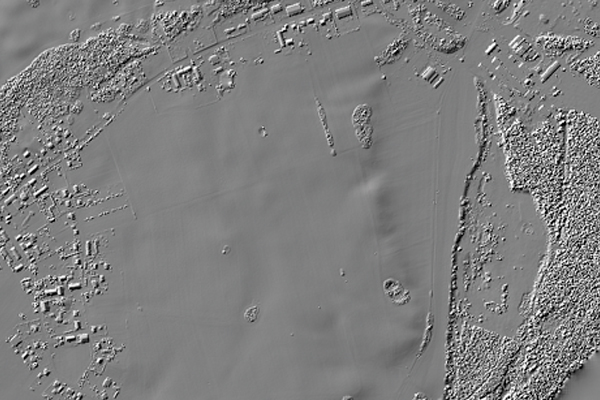

Ausschnitt Schummerung DOM Darstellung © LAiV Details anzeigen

Ausschnitt Schummerung DOM Darstellung

Ausschnitt Schummerung DOM Darstellung © LAiV
Ausschnitt farbcodierte Darstellung  © LAiV Details anzeigen

Ausschnitt farbcodierter Darstellung

Ausschnitt farbcodierte Darstellung  © LAiV
Ausschnitt BDOM © LAiV Details anzeigen

Ausschnitt BDOM

Ausschnitt BDOM © LAiV

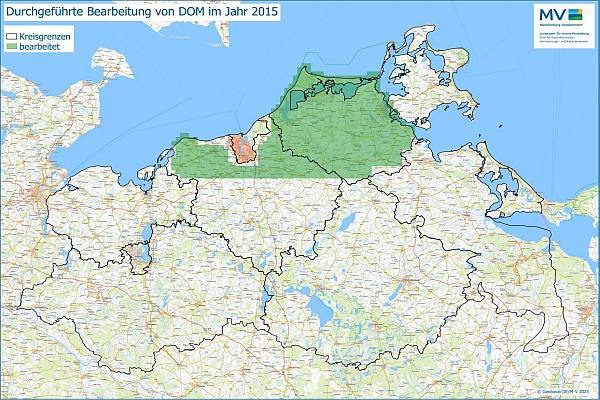

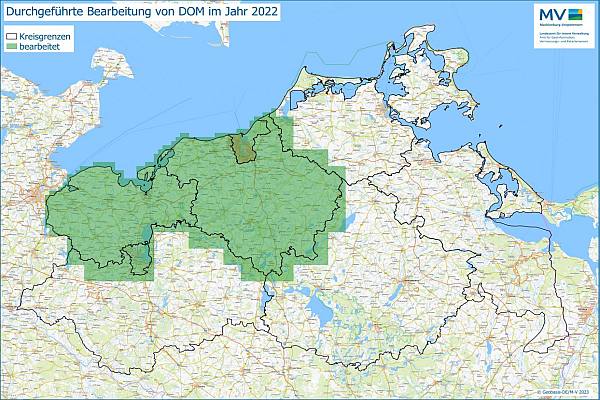

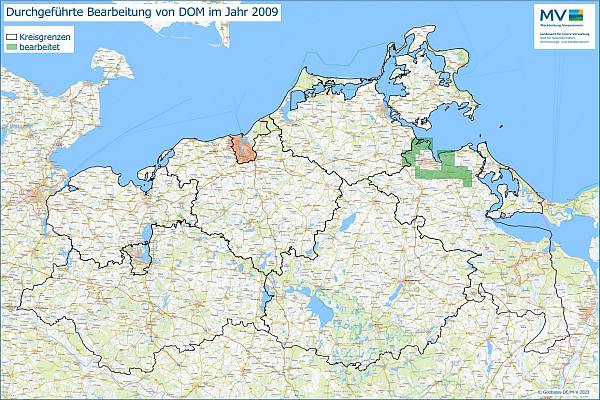

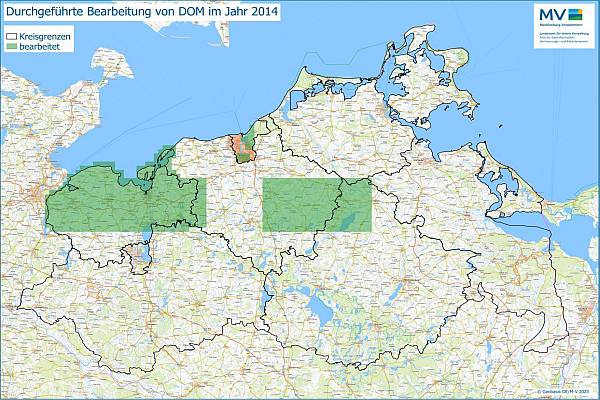

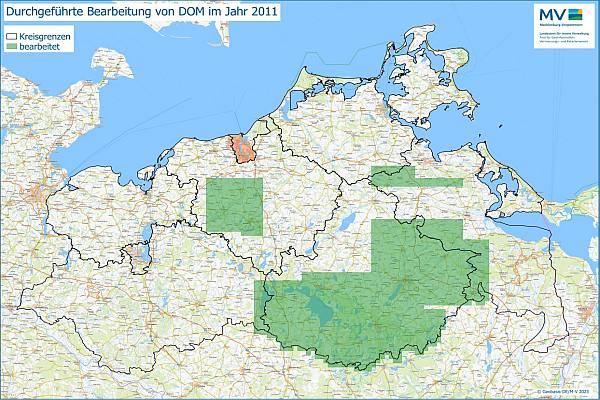

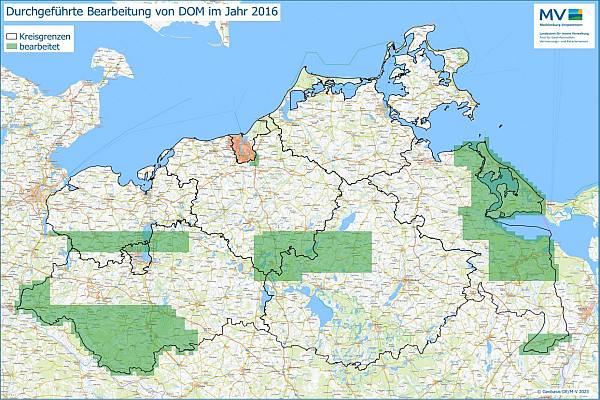

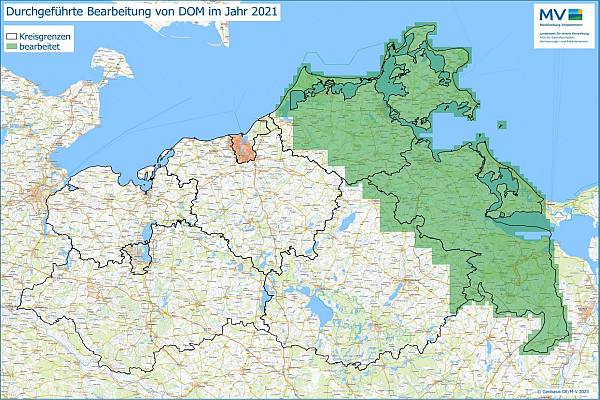

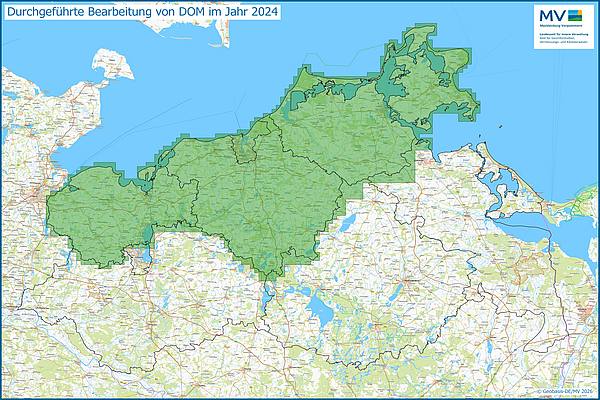

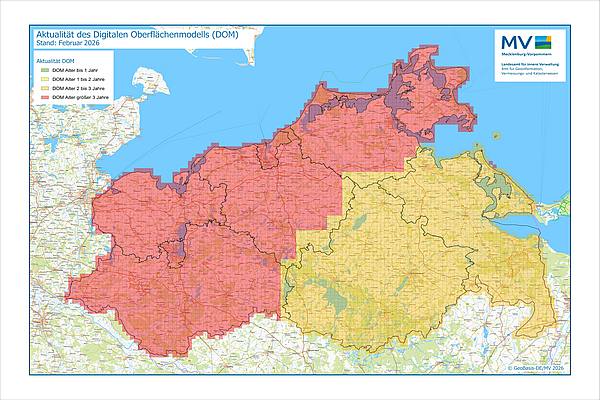

Digitale Oberflächenmodelle (DOM) beschreiben die Erdoberfläche inklusive aller festen Objekte. Dies sind u. a. Wälder und Bauwerke (z. B. Gebäude und Brücken). Sie werden aus originären Messdaten als ein regelmäßiges Gitter interpoliert. Dominierende Erfassungsmethoden für die Erhebung der Messdaten sind das Airborne Laserscanning, die Bildkorrelation auf Basis orientierter Luftbildpaare und terrestrische Aufnahmen.

DOM werden mit verschiedenen Gitterweiten bereitgestellt. DOM größerer Gitterweiten werden aus dem DOM höchster Genauigkeit abgeleitet.

DOM1
Das DOM1 liegt mit einer einheitlichen Gitterweite von 1 m vor.

DOM2
Das DOM2 liegt mit einer einheitlichen Gitterweite von 2 m vor.

Webdienste
Im Geoportal des Landes Mecklenburg-Vorpommern sind DOM als webbasierte Dienste verfügbar.

Webdienste

Darstellungsdienste

Downloaddienst

Downloaddienst

 - Downloaddienst Digitales Oberflächenmodell
   (ATOM_MV_DOM)

Produktinformation

Produktinformation Digitale Oberflächenmodelle

Name in Kurzform

DOM

Geodätische Grundlage



Lage: ETRS89_UTM33, EPSG-Code: 25833

Höhe: DE_DHHN2016_NH, EPSG-Code: 7837

Datenformate

Gitter (East, North, Höhe)

Strukturlinien

Schummerungsdarstellung

Farbcodierte Höhendarstellung

Farbcodierte Schummerungsdarst.

Internes Datenbankformat (Fa. Trimble)



ASCII

DXF

TIFF

TIFF

 TIFF

DTM

Produktangebot

Gitterweite

DOM1

1 m

DOM2

2 m

Die Modellierung und Bereitstellung der DOM erfolgt nach Vorgaben des AdV-Standards für Digitale Oberflächenmodelle. Dieser steht für jedermann auf der Homepage der AdV zur Verfügung:

www.adv-online.de

(Navigation: AdV-Produkte – Standards und Produktblätter – Standards der Geotopographie)

Bestellung

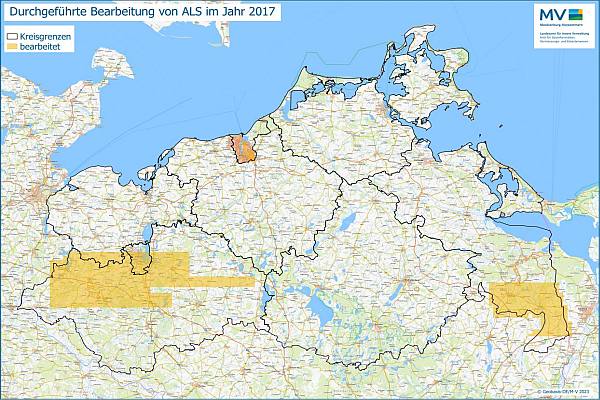

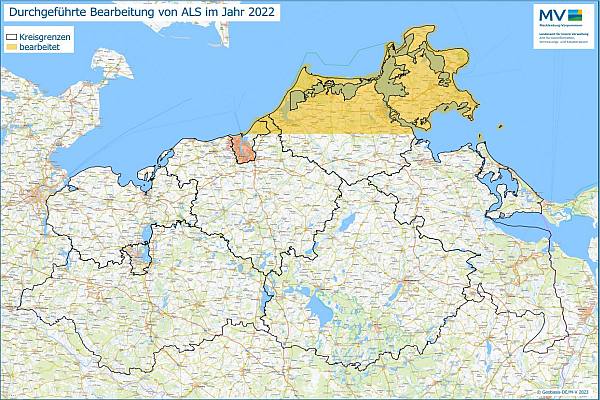

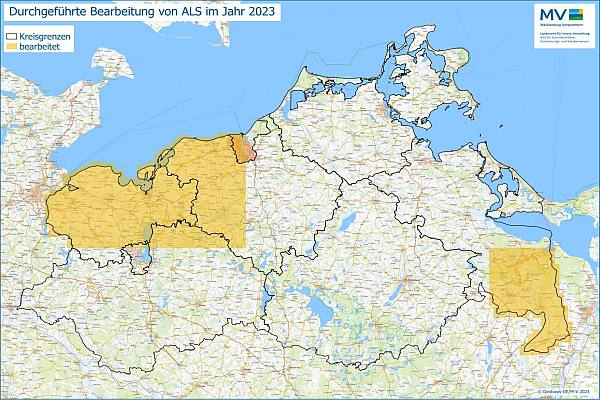

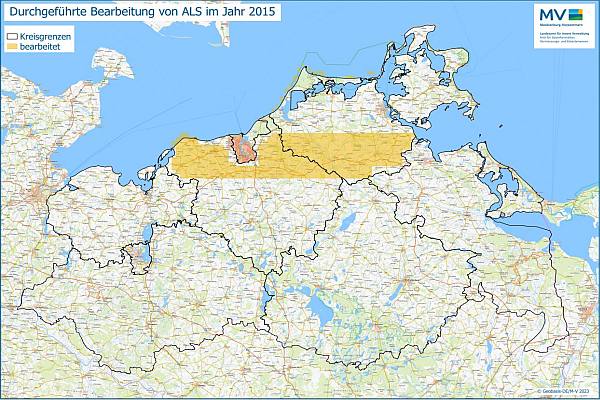

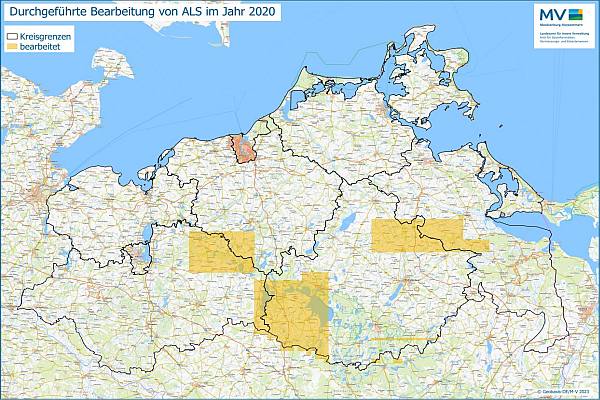

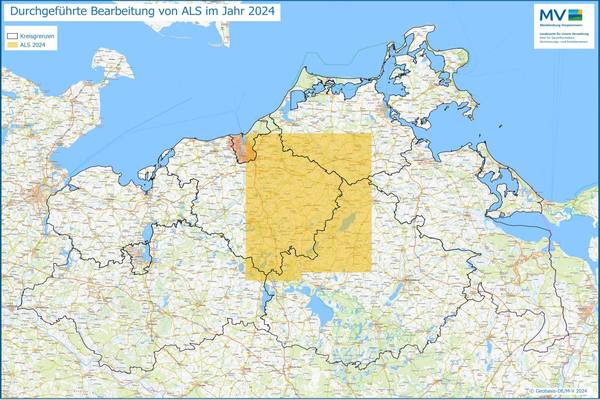

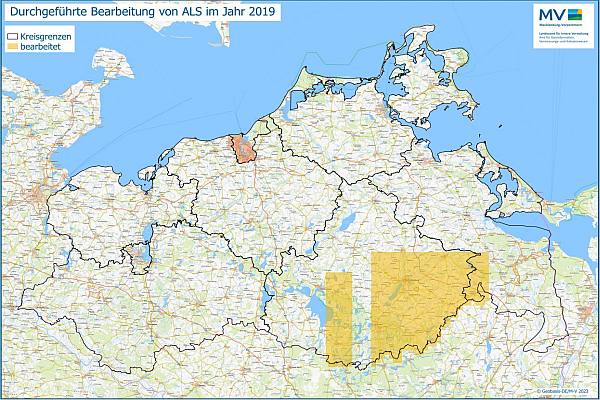

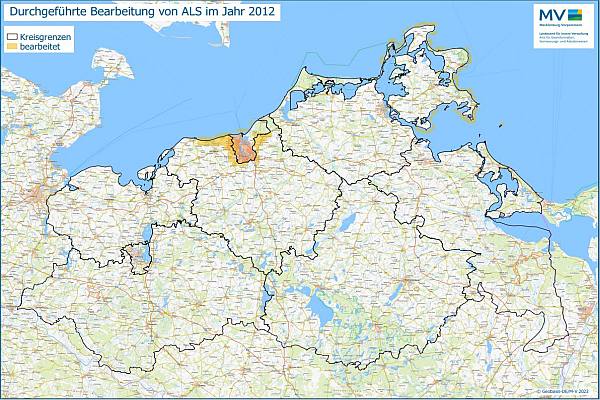

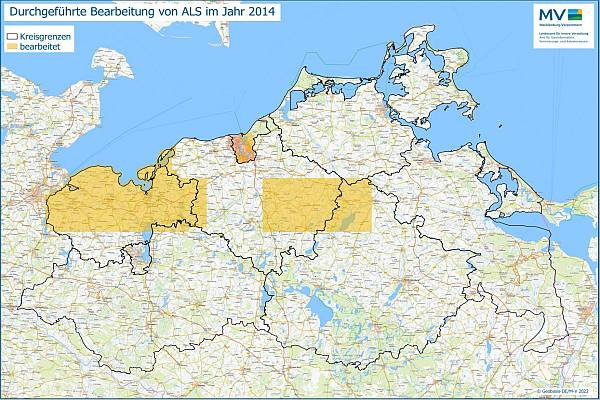

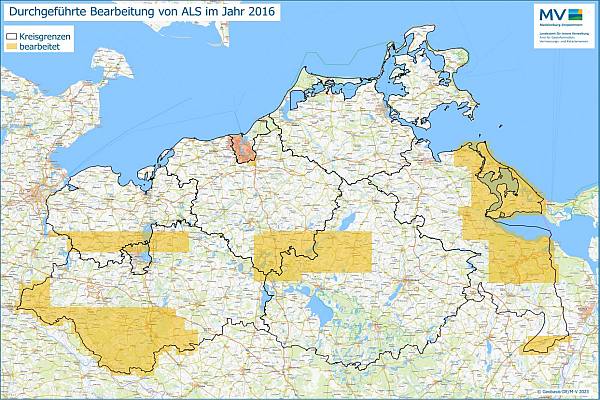

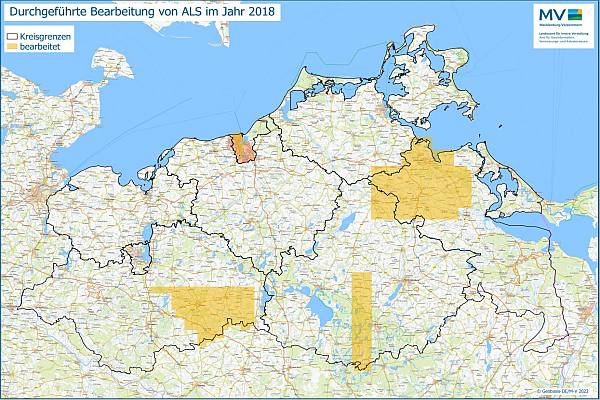

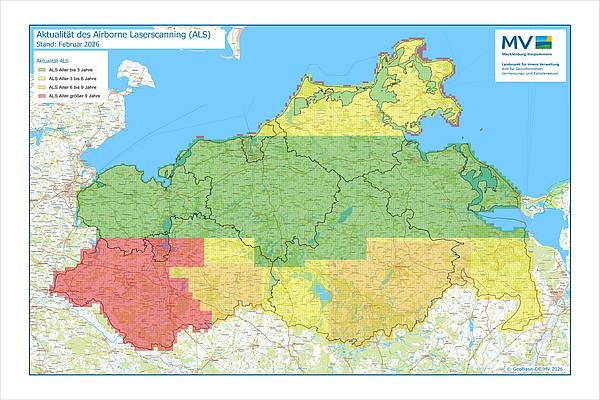

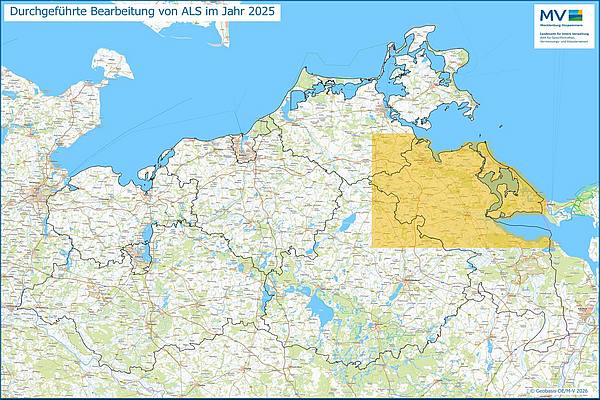

Das Airborne Laserscanning ("luftgestütztes Laserscanning") ist ein modernes Verfahren zur großflächigen Erfassung von Höheninformationen der Erdoberfläche. Die Daten aus dem Airborne Laserscanning sind Voraussetzung für den Aufbau und die Fortführung hochauflösender Digitaler Geländemodelle und Digitaler Oberflächenmodelle. Die gewonnenen Rohdaten aus dem Airborne Laserscanning (ALS) werden in den Varianten „Klassifizierte Bodenpunkte (KB)“ und „Klassifizierte Bodenpunkte + Klassifizierte Nichtbodenpunkte (KB+KNB)“ in verschiedenen Punktdichten geführt.

KB1, KB1+KNB1
Die Punktdichte (Beim Airborne-Laserscanning abgesetzte Punkt /m²) liegt bei ≥ 2 Punkte/m².

KB2, KB2+KNB2
Die Punktdichte (Beim Airborne-Laserscanning abgesetzte Punkt /m²) liegt bei ≤ 2 Punkte/m².

Produktinformation

Produktinformation Airborne Laserscanning

Name in Kurzform

ALS

Geodätische Grundlage



Lage: ETRS89_UTM33, EPSG-Code: 25833

Höhe: DE_DHHN2016_NH, EPSG-Code: 7837

Datenformate

ASCII, LAZ (V1.2)

Produktangebot

Punktdichte

KB1, KNB1

≥ 2 Punkte/m²

KB2, KNB2

< 2 Punkte/m²

Bestellung

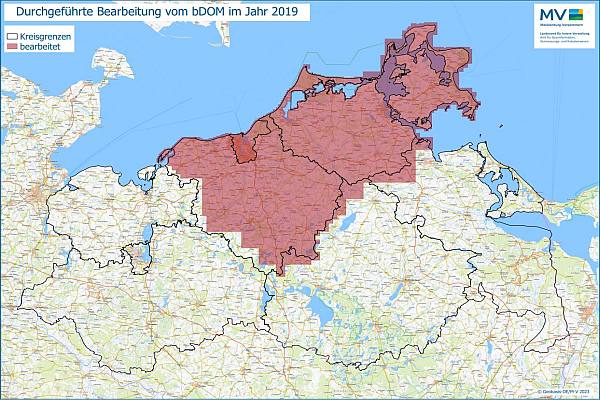

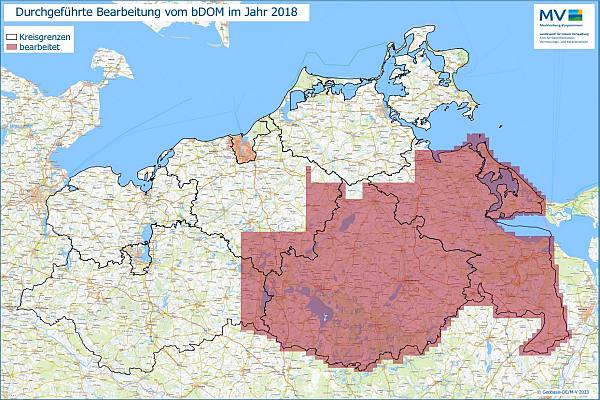

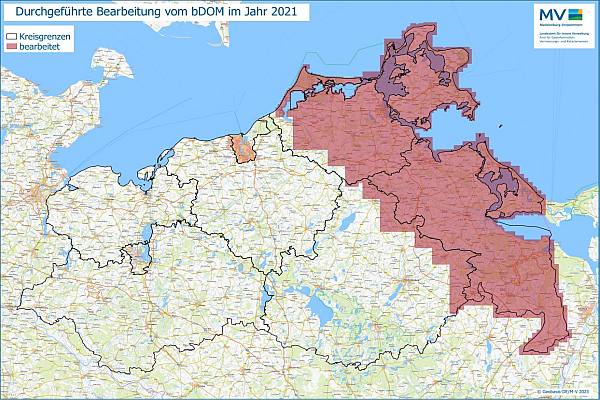

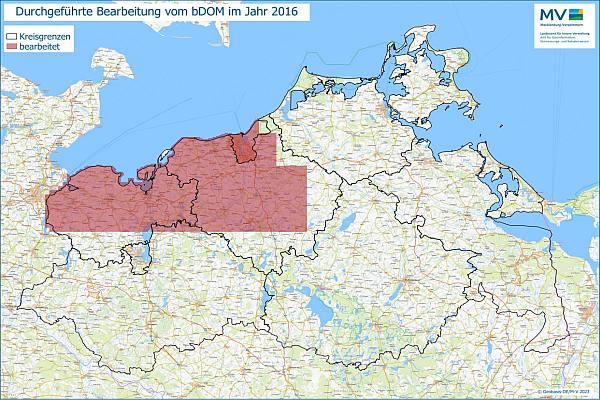

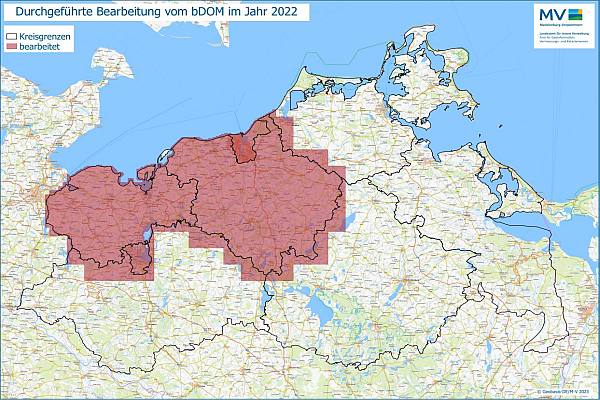

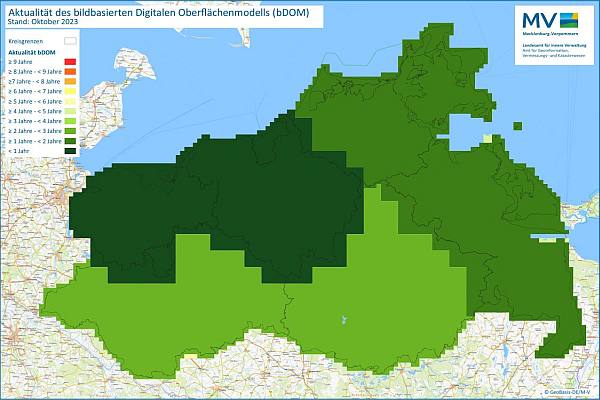

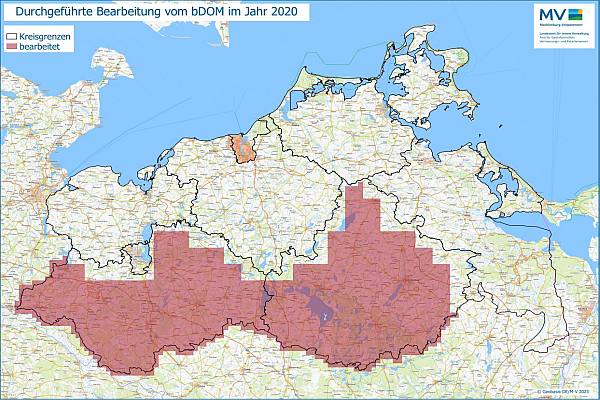

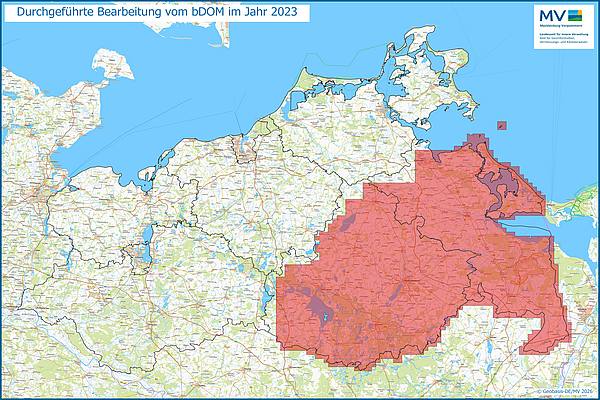

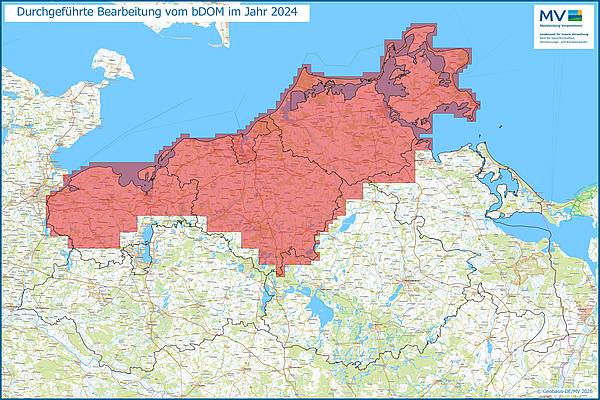

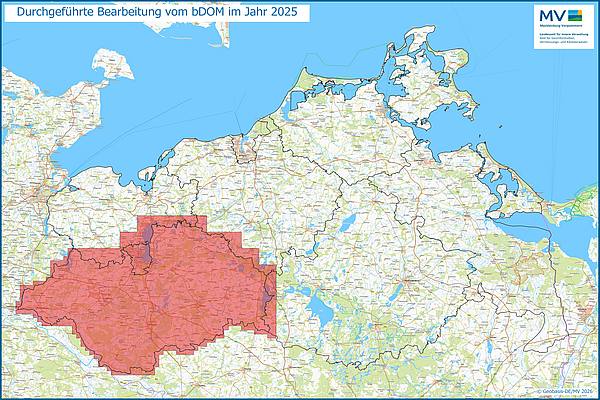

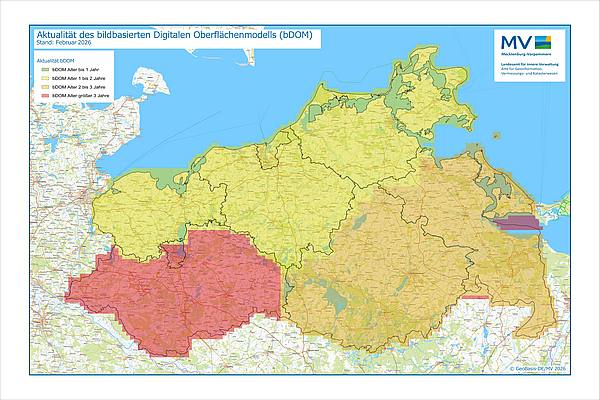

Bildbasierte Oberflächenmodelle (BDOM) entstehen automatisiert als 3D-Punktwolken aus Pixelpaaren orientierter Luftbildpaare. Sie vereinen eine hohe geometrische Auflösung der Erdoberfläche in Verbindung mit Texturinformationen aus den originären Luftbildern. Die Punktdichte BDOM ist von der Bodenauflösung der originären Luftbilder abhängig. Für jedes Luftbildpixel kann theoretisch ein 3D-Wert berechnet werden. Im Vergleich zu den ALS-Datensätzen besitzen 3D-Punktwolken eine höhere Punktdichte, jedoch ist ein „Blick“ unter die Vegetation nicht möglich. Das BDOM entspricht einem DOM auf der Basis von ALS-Daten. Die Aktualität BDOM ist von den turnusmäßigen Bildflügen abhängig.

BDOM liegen flächendeckend mit einer Auflösung von 0,10 m vor.

Für weitere Fragen zu BDOM sprechen Sie uns an.

Produktinformation

Produktinformation bildbasierte Digitale Oberflächenmodelle

Name in Kurzform

bDOM

Geodätische Grundlage

Lage: ETRS89_UTM33, EPSG-Code: 25833
Höhe: DE_DHHN2016_NH, EPSG-Code: 7837

Datenformate

LAZ (V1.2)

Produktangebot

Gitterweite

bDOM10

0,10 m*

 * Für die Datenbereitstellung ist aufgrund datenschutzrechtlicher Vorgaben der Nachweis des berechtigten Interesses erforderlich.

Bestellung
