Vom Amt für Geoinformation, Vermessungs- und Katasterwesen werden jährlich Bildflüge für derzeit rund 1/3 des Landesgebiets beauftragt. Bei den Bildflügen wird ein vorgegebenes Gebiet in Ost-West-Richtung oder Nord-Süd-Richtung systematisch beflogen. Die Bilder werden in fortlaufenden Streifen mit einer Längs- und Querüberdeckung aufgenommen. So wird das gesamte Bildfluggebiet lückenlos erfasst. Benachbarte Luftbilder ermöglichen auf Grund der Überdeckung mit Hilfe entsprechender Technik eine stereoskopische Betrachtung des sich überlappenden Gebietes, wodurch ein räumlicher Eindruck des Geländes vermittelt wird. Wegen der Verzerrung und der Überlappung können Luftbilder nicht nahtlos aneinander gelegt werden.
Aktuelle Bildflugübersichten finden Sie auf der Seite Bildflugprogramm.

Produktvarianten

Luftbilder stehen, abhängig von der Entstehungszeit gescannt digital oder digital zur Verfügung.

gescannte digitale Luftbilder
Die aus den Jahren 1937 bis 2003 auf herkömmlichen Fotomaterialien vorliegenden Luftbilder werden zum Schutz vor Verfall systematisch digitalisiert (gescannt), als Luftbilddaten in digitaler Form gesichert und auf Anforderung auf Datenträger oder analog auf Fotopapier bereitgestellt. So entsteht schrittweise ein Bestand an digitalen Luftbildern historischer Aufnahmen, die jedoch nicht georeferenziert sind.

digitale Luftbilder
Der Bestand an digitalen Luftbildern erhöht sich seit 2004 jährlich durch die Aufnahmen aus den digitalen Bildflügen. Diese Aufnahmen erfolgen simultan auf den Farbkanälen „Rot“, „Grün“, „Blau“ (RGB) und dem „Nahen Infrarot“ (NIR) mit einer Bodenpixelgröße aktuell von 0,1 m („Bodenauflösung“). Aus den Aufnahmedaten lassen sich digitale Luftbilder als Schwarz-Weiß- (PAN), Farb- (RGB) und Colorinfrarot-Aufnahmen (CIR) ableiten. Die ab 2004 aufgenommenen Luftbilddaten liegen georeferenziert und orientiert vor.

Analoge Luftbildreproduktionen
Von allen Luftbildern können analoge Reproduktionen oder Ausschnittsvergrößerungen als Tintenstrahldruck auf Fotopapier (seidenmatt) angefertigt werden.

Produktinformation Luftbilder

Name in Kurzform

LuBi

Geodätische Grundlage



Lage: ETRS89_UTM33, EPSG-Code: 25833



Datenformate

Gescannte digitale Luftbilder
Digitale Luftbilder
Analoge Luftbildplots



TIFF



Produktangebot

Bodenauflösung  (jahrgangsabhängig)

Digitale Luftbilder

10 cm

20 cm

Objektartenkatalog und Produktstandard stehen für jedermann auf der Homepage der AdV zur Verfügung:

 www.adv-online.de

(Navigation: AdV-Produkte – Standards und Produktblätter – Standards der Geotopographie)

Bestellung

Digitale Orthophotos (DOP) sind hochauflösende, verzerrungsfreie Luftbilder, die einen einheitlichen Bildmaßstab und einen exakten Bezug zum Landeskoordinatensystem besitzen. Sie dokumentieren den Landschaftszustand zu einem bestimmten Zeitpunkt und enthalten vollständig alle aus der „Vogelperspektive“ sichtbaren Landschaftsinformationen, ohne dass diese bereits selektiert oder strukturiert worden sind. DOP sind fotobasiert, pixelbasiert, geocodiert und lagetreu und sind mit einer Bodenauflösung von 0,1 m (DOP10), 0,2 m (DOP20) und 0,4 m (DOP40) verfügbar. Durch den Einsatz von Verfahren der Bildverarbeitung entstehen aus dem aktuellen Luftbildbestand DOP. Beginnend mit dem Bildflugjahr 2004 liegen die DOP auch als Colorinfrarotbilder (CIR) vor. Seit dem Jahr 2013 werden die Befliegungsgebiete sowohl innerhalb als auch außerhalb der belaubten Situation aufgenommen.

Für das Jahr 1953 liegen die DOP fast flächendeckend mit einer Bodenauflösung von 80 cm als Schwarz-Weiß-Bilder vor.

Auf Grundlage einer CIR-Befliegung für die erste Biotoptypenkartierung nach der Wiedervereinigung kann ein flächendeckendes DOP-Mosaik mit einer Bodenauflösung von 40 cm als CIR- und als Graustufendatensatz angeboten werden.

Ab dem Bildflugjahr 2018 werden die klassischen DOP in der Qualitätsstufe True Orthophotos (TrueDOP) bereitgestellt.

Produktinformation Digitales Orthophoto

Name in Kurzform

DOP

Geodätische Grundlage



Lage: ETRS89_UTM33, EPSG-Code: 25833



Datenformate

Echt blattschnittfrei

Blattschnittfrei gesplittet

Kacheln



TIFF

ECW

Produktangebot

Bodenauflösung  (jahrgangsabhängig)

DOP10

10 cm

DOP20

20 cm

Objektartenkatalog und Produktstandard stehen für jedermann auf der Homepage der AdV zur Verfügung:

 www.adv-online.de

(Navigation: AdV-Produkte – Standards und Produktblätter – Standards der Geotopographie)

Bestellung

Die folgende Übersicht gibt die Möglichkeit zur Detailansicht für die flächendeckende Aktualität.
Eine Suche ist z.B. über die Ortssuchfunktion möglich.

Das DOP unterliegt einer Grundaktualität von 3 Jahren. DOP eignen sich hervorragend, die historische Entwicklung von Landschaften und Siedlungen nachzuvollziehen.

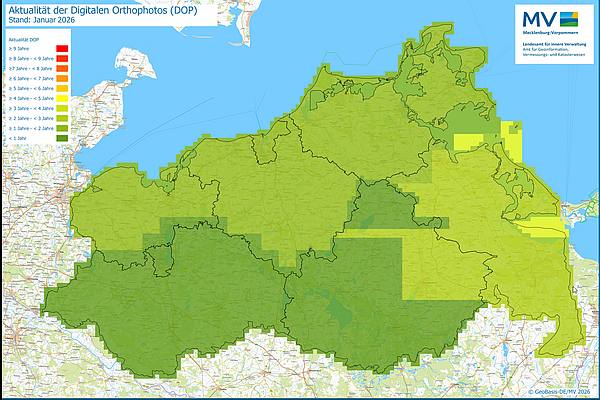

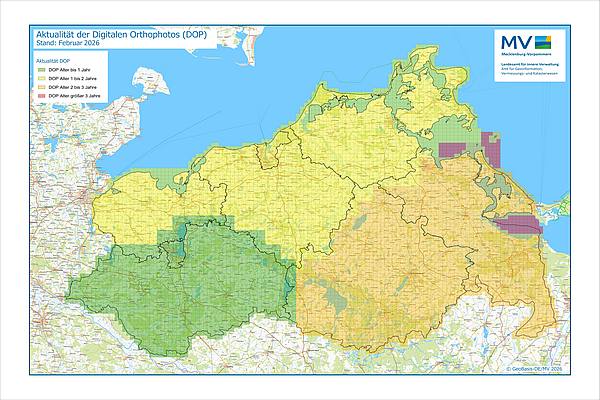

Die flächendeckende Aktualität finden Sie hier.

Übersichten zur jahresbezogenen Flächenabdeckungen seit dem Jahr 1953.

Vorheriges Element anzeigen Nächstes Element anzeigen

Jahresübersicht DOP Bearbeitung Aktualitätsstand 1953

Jahresübersicht DOP Bearbeitung Aktualitätsstand 1953 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 1991

Jahresübersicht DOP Bearbeitung Aktualitätsstand 1991 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2002

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2002 © Geobasis-DE/M-V 2023

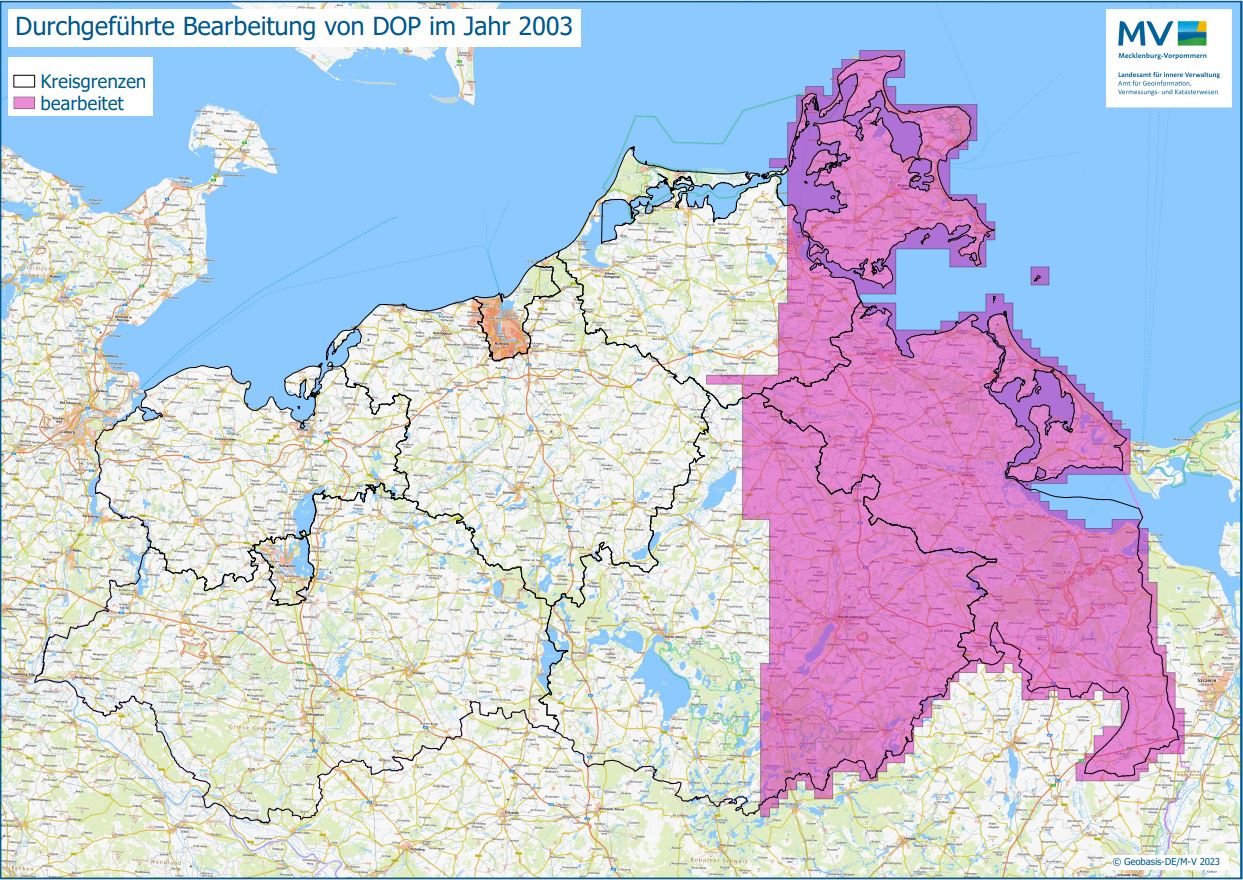

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2003

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2003 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2004

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2004 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2005

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2005 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2006

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2006 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2007

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2007 © Geobasis-DE/M-V 2023

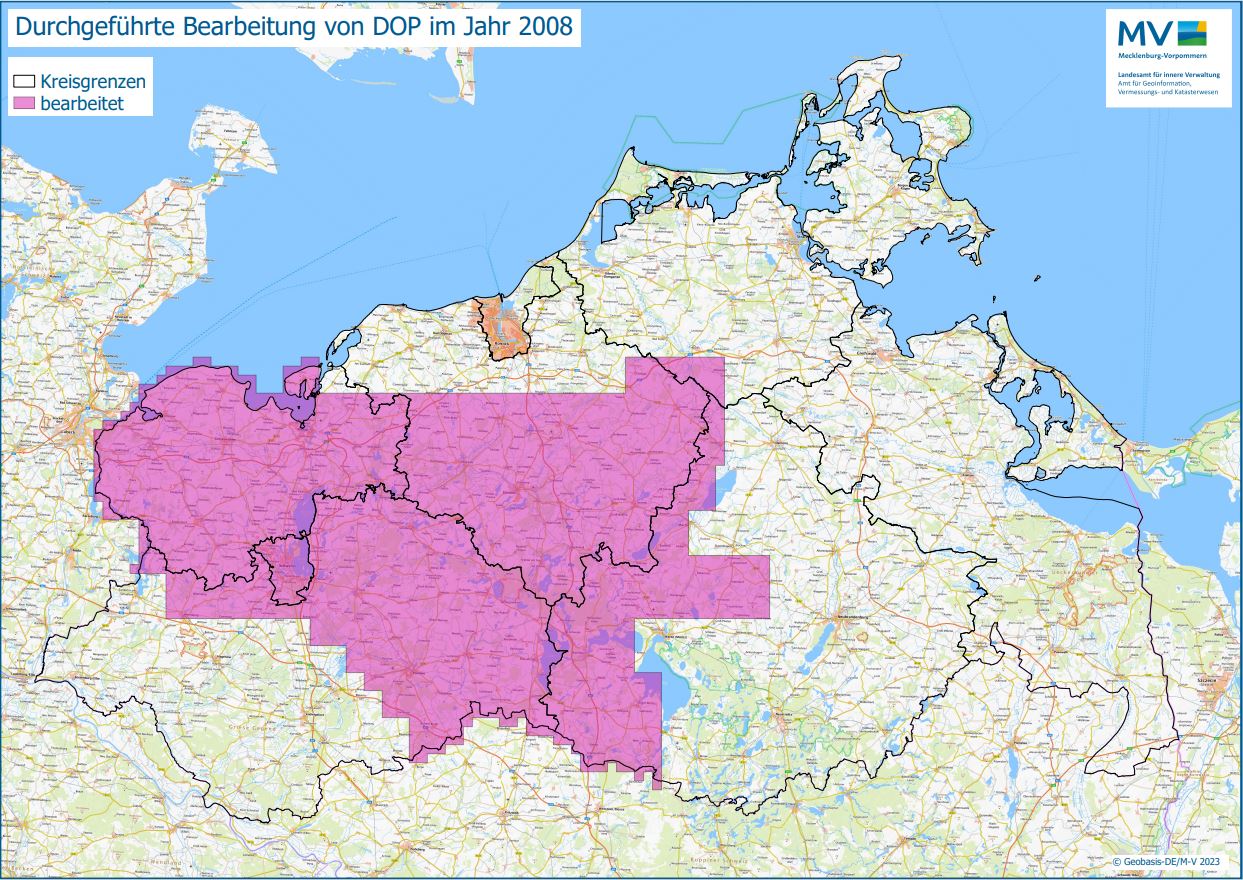

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2008

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2008 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2009

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2009 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2010

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2010 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2011

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2011 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2012



Jahresübersicht DOP Bearbeitung Aktualitätsstand 2012 © Geobasis-DE/M-V 2023

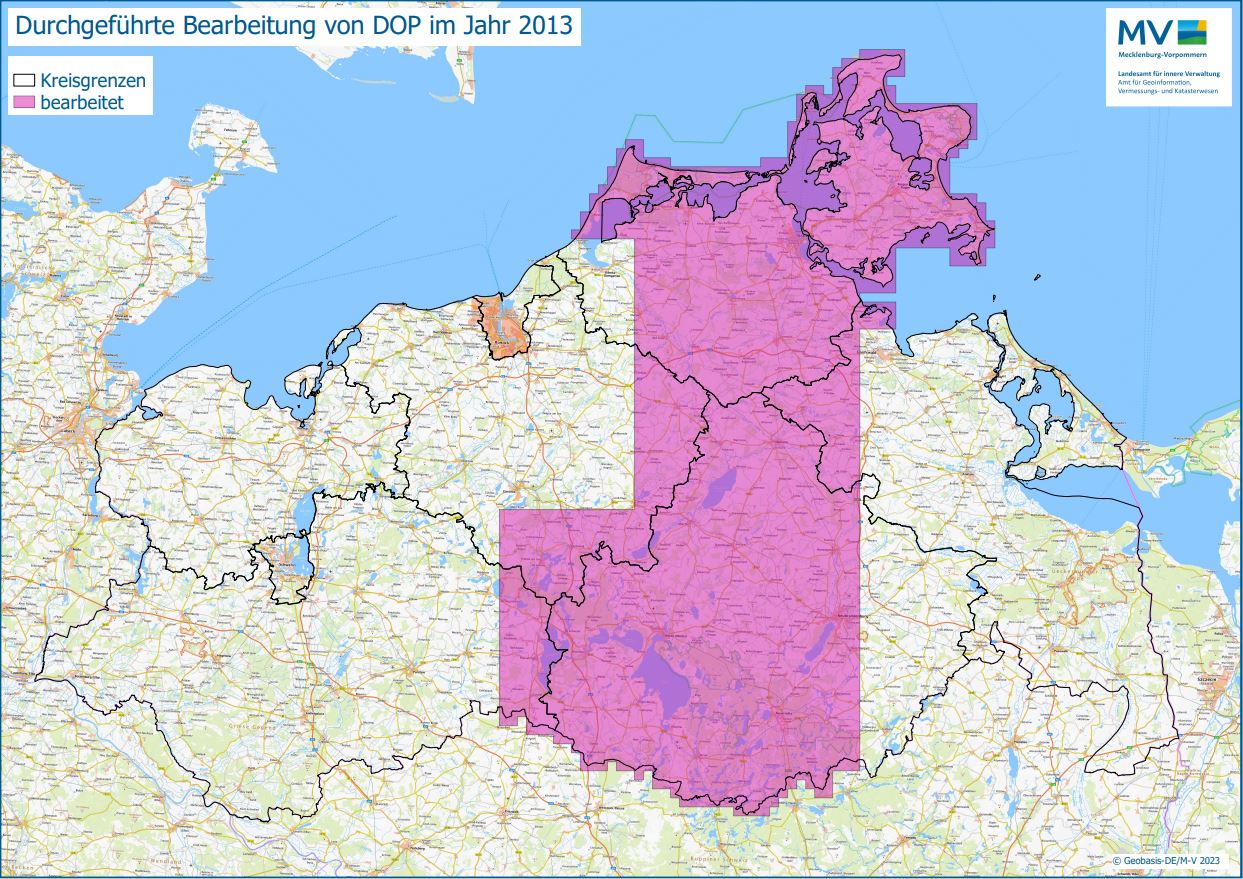

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2013

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2013 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2014

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2014 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2015

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2015 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2016

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2017

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2017 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2018

 Jahresübersicht DOP Bearbeitung Aktualitätsstand 2018 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2019

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2019 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2020

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2020 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2021

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2021 © Geobasis-DE/M-V 2023

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2022

Jahresübersicht DOP Bearbeitung Aktualitätsstand 2022 © Geobasis-DE/M-V 2023

Die Jahresübersichten sind ebenfalls als PDF-Übersicht oder als gezipptes Shape-Polygon (EPSG 25833) verfügbar.

Jahr Download Download
1953 PDF SHP
1991 PDF SHP
2002 PDF SHP
2003 PDF SHP
2004 PDF SHP
2005 PDF SHP
2006 PDF SHP
2007 PDF SHP
2008 PDF SHP
2009 PDF SHP
2010 PDF SHP
2011 PDF SHP
2012 PDF SHP
2013 PDF SHP
2014 PDF SHP
2015 PDF SHP
2016 PDF SHP
2017 PDF SHP
2018 PDF SHP
2019 PDF SHP
2020 PDF  SHP
2021 PDF SHP
2022 PDF SHP

Das True Orthophoto entsteht auf der Basis von bildbasierten 3D-Oberflächendaten  in einem nahezu vollautomatischen Prozess. TrueDOP zeichnen sich dadurch aus, dass die sichttoten Räume weitestgehend beseitigt sind und keine Umklappeffekte (Verkippungen,) von Objekten über Geländehöhe verbleiben.

links: Abbildung im klassischen Orthophoto; mitte: Luftbildaufnahme; rechts: Abbildung im TrueDOP

So liegt das Dach eines Gebäudes direkt über seinem Grundriss (siehe rechtes Bild) und es entstehen keine sichttoten Räume.

Anwendungsgebiete:

  • Liegenschaftskataster (z. B. Detektion neuer Gebäude)
  • Erfassung der Geotopographie
  • Hintergrundkarte zur Darstellung vektorieller Fachdaten

True Orthophoto - Vorteile

Steigerung des Informationsgehaltes
Im klassischen DOP treten Umklappeffekte von Objekten in Abhängigkeit von der Entfernung des Objektes zum Aufnahmezentrum der eingesetzten Luftbildkamera auf, die eine Auswertung in den entstehenden sichttoten Räumen verhindern. Insbesondere in innerstädtischen Bereichen kann die verkippte Darstellung von hohen Gebäuden die Auswertung in engen Zwischenräumen verhindern.
Eine verkippte Präsentation der Vegetation führt häufig zu Verdeckungen des Wege- bzw. Flussnetzes .

Lagerichtige Darstellung von Objekten
Die nahezu grundrisstreue Abbildung aller Objekte bietet die konfliktfreie Darstellung der Orthophotoinhalte mit weiteren Fachdaten. Insbesondere kann eine  verbesserte Digitalisiergenauigkeit von Objekten erreicht werden.

True Orthophoto - Nachteile

Wegfall der Höheninformation durch Perspektivdarstellung
Die Objektverkippung im klassischen DOP ermöglicht Rückschlüsse auf die Höhe von Objekten.
Im TrueDOP kann nur indirekt über die Länge des geworfenen Schlagschattens eine Objekthöhe geschätzt werden.

Fransen an Objekträndern
Für die senkrechte Abbildung aller Objekte ist ein pixelgenaues Oberflächenmodell erforderlich. In Abhängigkeit von der Objekthöhe und der Lage zum Bildhauptpunkt der originären Luftbilder verbleiben Bereiche um Objekte, für die keine Oberflächeninformation gewonnen werden kann. Daraus resultierend entstehen Objektfransen in den TrueDOP (siehe Abbildung). Dieser Effekt wird durch eine optimierte Bildflugplanung im Vorfeld möglichst minimiert.

Ungewohnte Abbildung von Kleinstobjekten
Für erfahrene Luftbildinterpreten werden Kleinstobjekte aufgrund der strengen Parallelprojektion zunächst ungewohnt abgebildet. Sich in Bewegung befindliche Objekte, wie z. B. rotierende Windradflügel, führen zu Fehldarstellungen.

TrueDOP und ATKIS-DOP im Vergleich
Mit der Anwendung Vergleichsansichten geben wir Ihnen die Möglichkeit für typische Landschaftsobjekte einen direkten Ansichtsvergleich zwischen der Darstellung im ATKIS-DOP und dem TrueDOP vorzunehmen. Eine Erläuterung zu den Abbildungen können sie hier downloaden.

Für das Öffnen der Vergleichsansicht empfehlen wir den Browser Firefox.

Produktinformation True Orthophoto

Name in Kurzform

TDOP

Geodätische Grundlage



Lage: ETRS89_UTM33, EPSG-Code: 25833



Datenformate

Echt blattschnittfrei

Blattschnittfrei gesplittet

Kacheln



TIFF

ECW

Produktangebot

Bodenauflösung  (jahrgangsabhängig)

DOP10

10 cm

DOP20

20 cm

Objektartenkatalog und Produktstandard stehen für jedermann auf der Homepage der AdV zur Verfügung:

 www.adv-online.de

(Navigation: AdV-Produkte – Standards und Produktblätter – Standards der Geotopographie)

Bestellung

Webdienste
Im Geoportal des Landes Mecklenburg-Vorpommern sind DOP als webbasierte Dienste verfügbar.

Darstellungsdienste

Darstellungsdienste



WMS Bildflugübersichten DOP MV

Kurzbeschreibung

WMS_MV_BFÜ_DOP

WMS Digitale Orthophotos

Kurzbeschreibung

WMS_MV_DOP

WMS Digitale Orthophotos und DLM-Objekte

Kurzbeschreibung

WMS_MV_DOP-DLM

WMTS Digitale Orthophotos

Kurzbeschreibung

WMTS_MV_DOP

WMS Digitale Colorinfrarot-Orthophotos

Kurzbeschreibung

WMS_MV_DOP_CIR

WMS Digitale Orthophotos Frühjahrsbefliegungen MV

Kurzbeschreibung

WMS_MV_DOP_F

WMS Digitale Orthophotos Sommerbefliegungen MV

Kurzbeschreibung

WMS_MV_DOP_S

WMS Historische Orthophotos 1953

Kurzbeschreibung

WMS_MV_DOP_1953

WMS Historische Orthophotos 1991

Kurzbeschreibung

WMS_MV_DOP_1991

WMS Historische Orthophotos

Kurzbeschreibung

WMS_MV_DOP_Historisch

Downloaddienste

Downloaddienste



ATOM Digitale Orthophotos

Kurzbeschreibung

ATOM_MV_DOP

ATOM Digitale Orthophotos 1953 M-V

Kurzbeschreibung

ATOM_MV_DOP1953

ATOM Digitale Orthophotos 1991 M-V

Kurzbeschreibung

ATOM_MV_DOP1991
